High-Efficiency Cabinet Air Conditioner para sa Industrial Cooling System

HISURP Cabinet Air Conditioner para sa Electrical Enclosures, CNC Cabinets, PLC Panels at Industrial Control System

Kapag naghanap ang mga mamimili ng maaasahang panel cooler, kadalasang nagtatanong sila ng parehong praktikal na mga tanong: Paano ko papanatilihing malamig ang mga de-koryenteng cabinet nang hindi nagdadala ng alikabok sa loob? Dapat ba akong pumili ng Top Mounted o Wall Mounted? Paano pumili ng naaangkop na kapasidad ng paglamig?

HISURPnagbibigay ng malinaw na mga sagot gamit ang isang linya ng produkto na partikular na ininhinyero para sa pagpapalamig ng de-koryenteng enclosure, hindi pangkalahatang air conditioning ng silid.

Ginawa ng Ningbo Hicon Industry, ang HISURP ay sinusuportahan ng isang kumpanyang may karanasan sa pagpapalamig sa industriya na itinayo noong 1972 at nakatutok sa mga pang-industriyang air conditioner at komersyal na air conditioner mula noong 2003. Na may 150,000 m² na factory plant, 400+ na empleyado, 123 patent, CNAS national-class na karanasan, at mga kasosyong pang-industriya na mga laboratoryo ng Toyota, at mga pansubok na kuwartong pang-klase sa buong mundo, at mga kasosyong pang-industriya na laboratoryo ng Toyota COFCO, Novenco, at Toray.

Ang Cabinet Air Conditioner ay karaniwang tinatawag ding panel cooler, enclosure air conditioner, o electrical cabinet cooling unit. Ang layunin nito ay simple ngunit kritikal: inaalis nito ang init mula sa mga selyadong de-koryenteng cabinet habang pinapanatili ang labas ng alikabok, ambon ng langis, mahalumigmig na hangin, at mga corrosive na pollutant mula sa mga sensitibong electronics. Para sa mga PLC, servo drive, inverters, switch controls, CNC controllers, telecom equipment, at precision instruments, hindi maliit ang pagkakaibang ito. Direktang nakakaapekto ito sa uptime, pagiging maaasahan, at buhay ng serbisyo.

Bakit kailangan ng mga de-koryenteng cabinet ang isang dedikadong Cabinet Air Conditioner?

Ang mga tradisyonal na paraan ng pagpapalamig gaya ng mga exhaust fan o natural na bentilasyon ay kadalasang hindi na sapat. Ang mga modernong de-koryenteng cabinet ay naglalaman ng mga compact, high-density na electronic component na gumagawa ng malaking init. Kasabay nito, ang hangin ng pabrika ay maaaring maglaman ng alikabok, mga hibla, singaw ng langis, o kahalumigmigan. Kung i-ventilate mo lang ang cabinet gamit ang hangin sa labas, maaari mong bawasan ang init pansamantala lang habang ipinapasok ang mismong mga contaminant na pumipinsala sa electronics.

Iyon ang dahilan kung bakit nakatuon ang HISURP sa paglamig + proteksyon ng alikabok + dehumidification sa isang compact na solusyon.

Paano gumagana ang isang HISURP panel air conditioner ?

Ang HISURP ay gumagamit ng phase-change refrigeration principle. Ang compressor ay naglalabas ng mataas na temperatura, mataas na presyon ng nagpapalamig na gas sa condenser, kung saan ito ay pinalamig sa likidong nagpapalamig. Pagkatapos ng throttling, ang nagpapalamig ay pumapasok sa evaporator at sumisipsip ng init mula sa mainit na hangin sa loob ng electrical cabinet. Ang nagpapalamig pagkatapos ay sumingaw pabalik sa gas at bumalik sa compressor, paulit-ulit ang pag-ikot nang tuloy-tuloy.

Mga pangunahing pakinabang

1. Tumpak na kontrol sa temperatura para sa matatag na operasyon ng enclosure

Maaaring itakda ng mga gumagamit ang temperatura ng pagtatrabaho sa loob ng de-koryenteng kabinet ayon sa aktwal na mga pangangailangan sa aplikasyon. Ang karaniwang saklaw ng pagsasaayos ng temperatura ay +20°C hanggang +38°C. Depende sa modelo at kinakailangan ng proyekto, maaaring ilapat ang mekanikal na kontrol o kontrol ng microcomputer na may LED display.

2. Paglamig at dehumidification sa isang yunit

Maraming mga electrical failure ay sanhi hindi lamang ng init, ngunit sa pamamagitan ng kumbinasyon ng init at kahalumigmigan. Ang mga unit ng HISURP ay nagbibigay ng dehumidifying cooling, na tumutulong na mapanatili ang mas angkop na humidity at temperatura sa loob ng cabinet at binabawasan ang panganib ng condensation at corrosion.

3. Nakakatulong ang selyadong istraktura na harangan ang pagpasok ng alikabok

Gumagana ang wastong tugmang Wall Mounted Cabinet Air Conditioner o Top Mounted Cabinet Air Conditioner sa isang selyadong de-koryenteng enclosure upang ang hangin sa loob ay mananatiling nakahiwalay mula sa dust ng workshop, fibers, oil mist, at airborne particle.

4. Mabilis, kahit na sirkulasyon ng daloy ng hangin

Gumagamit ang unit ng de-kalidad na external rotor centrifugal fan na may compact na istraktura, malaking airflow, mataas na static pressure, mababang vibration, at mababang ingay. Nakakatulong ito na palamig ang cabinet nang mabilis at bawasan ang mga hot spot sa paligid ng mga PLC, VFD, servo drive, at power module.

5. Mahusay na rotary compressor

Ang HISURP ay gumagamit ng isang ganap na nakapaloob na rotary compressor na may mataas na kahusayan sa enerhiya at mababang paggamit ng kuryente. Gamit ang mga hakbang sa pagbawas ng vibration, tumatakbo nang maayos at tahimik ang unit, na mahalaga sa mga kapaligiran ng precision control.

6. High-efficiency heat exchanger

Ang heat exchanger ay gumagamit ng panloob na sinulid na copper tubing na may mga palikpik na aluminyo, pagpapabuti ng pagganap ng paglipat ng init at sistema ng EER habang sinusuportahan ang matatag na pangmatagalang operasyon.

7. Karaniwang pangunahing filter sa gilid ng condenser

Ang isang pangunahing filter sa gilid ng condenser ay nakakatulong na maiwasan ang alikabok, langis, at mga debris mula sa pagpasok at pag-apekto sa heat exchanger o fan, pagpapabuti ng pangkalahatang katatagan ng system at pagpapahaba ng buhay ng serbisyo.

8. Naaayos na direksyon ng labasan ng malamig na hangin

Ang saksakan ng malamig na hangin ay nilagyan ng deflector upang maisaayos ang direksyon ng paglabas, na tumutulong sa pag-optimize ng pamamahagi ng daloy ng hangin at gawing mas pare-pareho ang temperatura ng cabinet.

9. Flexible na pag-install at maginhawang pagpapanatili

Ang unit ay compact, magaan, madaling i-mount, at maginhawa sa serbisyo. Pagkatapos ng pag-install at koneksyon ng kuryente, maaari itong gumana nang walang kumplikadong pag-commissioning sa karamihan ng mga karaniwang application.

Top Mounted o Wall Mounted: alin ang dapat mong piliin?

Isa ito sa pinakamahalagang tanong ng mamimili, at direktang nakakaapekto ito sa kahusayan ng pag-install at pagganap ng airflow.

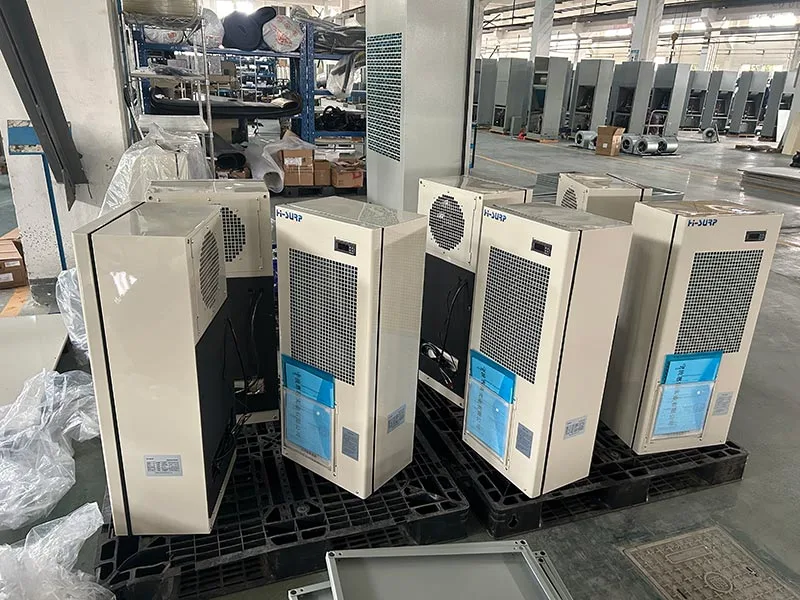

Ang Wall Mounted Cabinet Air Conditioner ay nakakabit sa gilid na dingding ng electrical enclosure. Ito ang pinakamalawak na ginagamit na format dahil madali itong i-access para sa pagpapanatili at angkop para sa maraming mga general-purpose control cabinet.

Mga karaniwang kapasidad ng pagpapalamig para sa mga modelong naka-mount sa dingding:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Pinakamahusay para sa:

- Mga kabinet ng kontrol ng makina ng CNC

- automation line control cabinet

- mga cabinet ng kagamitan sa telecom

- inverter at servo control cabinet

- Mga proyektong retrofit na may espasyo sa pag-install sa gilid

Door mounted / semi-embedded na uri

Ito ay isang side-installed na bersyon na bahagyang naka-embed sa cabinet para sa pinahusay na hitsura o space control.

Mga karaniwang kapasidad:

600W, 1000W, 1500W, 2000W, 2500W

Pinakamahusay para sa:

- mga compact na linya kung saan dapat bawasan ang panlabas na projection

- OEM equipment na may mas malinis na pinagsamang disenyo ng cabinet

Top Mounted Cabinet Air Conditioner

Naka-install ang Top Mounted Cabinet Air Conditioner sa tuktok ng cabinet at lalong kapaki-pakinabang kapag limitado ang espasyo sa gilid o dapat manatiling malinaw ang mga pinto sa gilid.

Karaniwang mga kapasidad ng paglamig:

1000W, 1500W

Pinakamahusay para sa:

- makitid na mga pasilyo sa pag-install

- mga machine tool na may limitadong side clearance

- mga cabinet na nangangailangan ng top-down na supply ng hangin

Paano pumili ng tamang Cabinet Air Conditioner?

1. Heat load sa loob ng cabinet

Kalkulahin ang kabuuang init na inilabas ng mga drive, PLC, power supply, transformer, relay, at iba pang electronics. Ang pag-undersize ay humahantong sa mahinang paglamig; ang sobrang laki ay maaaring magpataas ng gastos at magpataas ng panganib sa condensation.

2. Mga sukat ng gabinete at kondisyon ng sealing

Ang isang Cabinet Air Conditioner ay pinakamahusay na gumagana sa isang medyo selyadong enclosure. Binabawasan ng pagtagas ng hangin ang kahusayan sa paglamig at maaaring pahintulutan ang mamasa o maalikabok na hangin na pumasok.

3. Temperatura sa paligid at antas ng kontaminasyon

Kung ang site ay mainit, maalikabok, mamantika, mahalumigmig, o kinakaing unti-unti, ang isang selyadong solusyon sa pagpapalamig ay mas angkop kaysa sa bentilasyon ng bentilador.

4. Posisyon ng pag-mount

Magpasya nang maaga kung kailangan ng iyong proyekto ng Top Mounted o Wall Mounted, batay sa disenyo ng cabinet at access sa pagpapanatili.

5. Kondisyon ng paagusan at kinakailangan sa pagkontrol

Kung walang drain piping, isaalang-alang ang isang modelo na may tangke ng tubig. Kung ang proyekto ay nangangailangan ng mas tumpak na display at kontrol, humingi ng microcomputer control at LED display na mga opsyon.

Paano makalkula ang kapasidad ng paglamig para sa isang cabinet

1. Kalkulahin ang surface area A = 2 × (haba × taas + lapad × taas + haba × lapad) upang matukoy ang surface area ng cabinet.

2. Kalkulahin ang pagkakaiba ng temperatura ΔT = panlabas na temperatura minus target na panloob na temperatura upang matukoy ang internal-external na pagkakaiba ng temperatura.

3. Kalkulahin ang paglipat ng init sa dingding ng kahon: Qs = 5.5 × A × ΔT, na nagbubunga ng bilis ng paglipat ng init.

4. Kakapasidad ng paglamig ng air conditioning Qo = 1.2 × (Qs + pagbuo ng panloob na init na Qi), na tinutukoy ang kinakailangang kapasidad ng paglamig.

Teknikal na data ng pangkalahatang-ideya ng air conditioner ng cabinet

Bakit HISURP?

Ang lakas ng aming paggawa:

Ang HISURP ay isang espesyal na industriyal na air conditioning manufacturer na may:

- Karanasan sa pagpapalamig sa industriya mula noong 1972

- Tumutok sa mga pang-industriyang air conditioner at komersyal na air conditioner mula noong 2003

- 150,000 m²manufacturing workshop

- 400+ empleyado

- 123 mga patent

- CNAS national-class na mga laboratoryo at mga silid ng pagsubok

- Mga na-import na pasilidad ng produksyon at mga mature na sistema ng kontrol sa kalidad

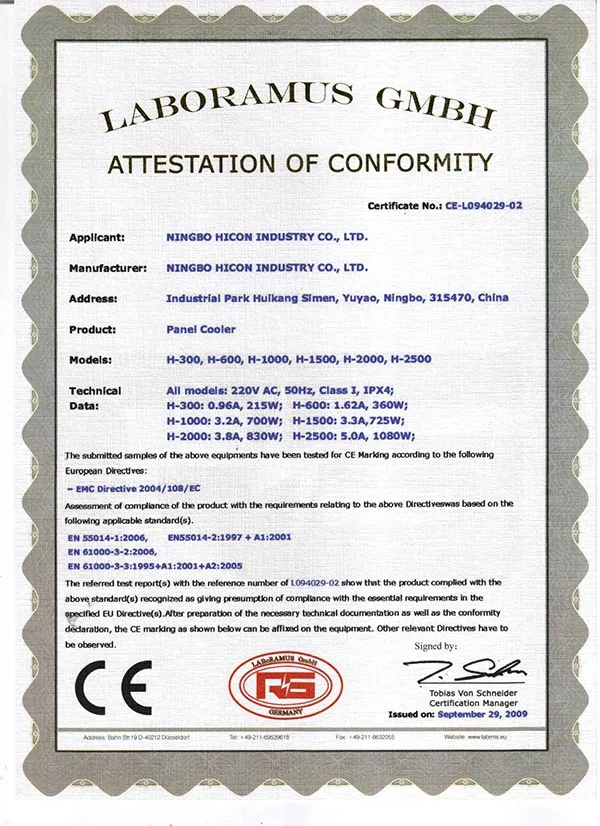

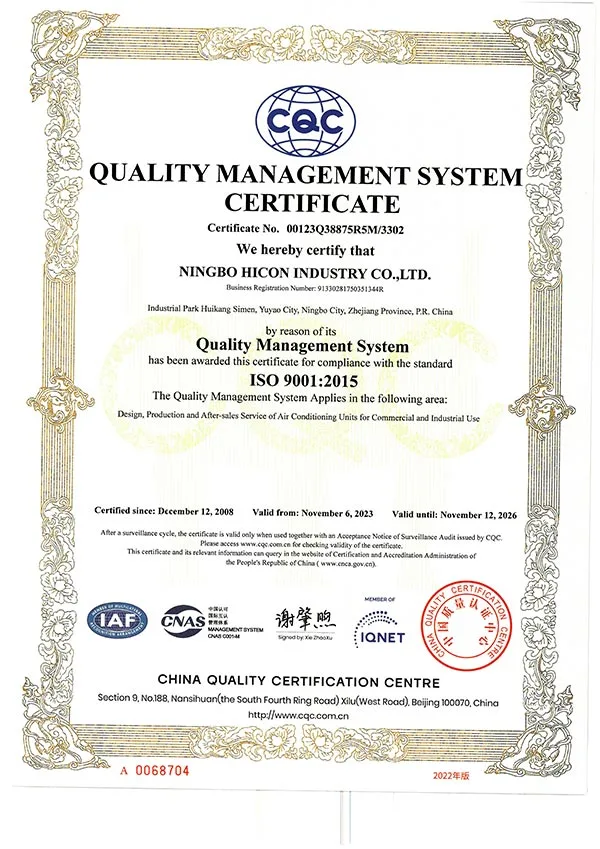

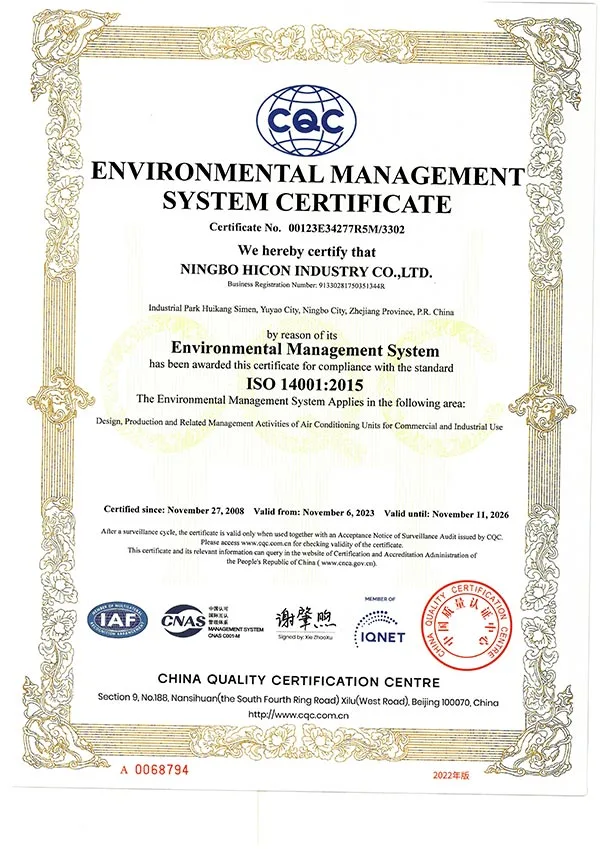

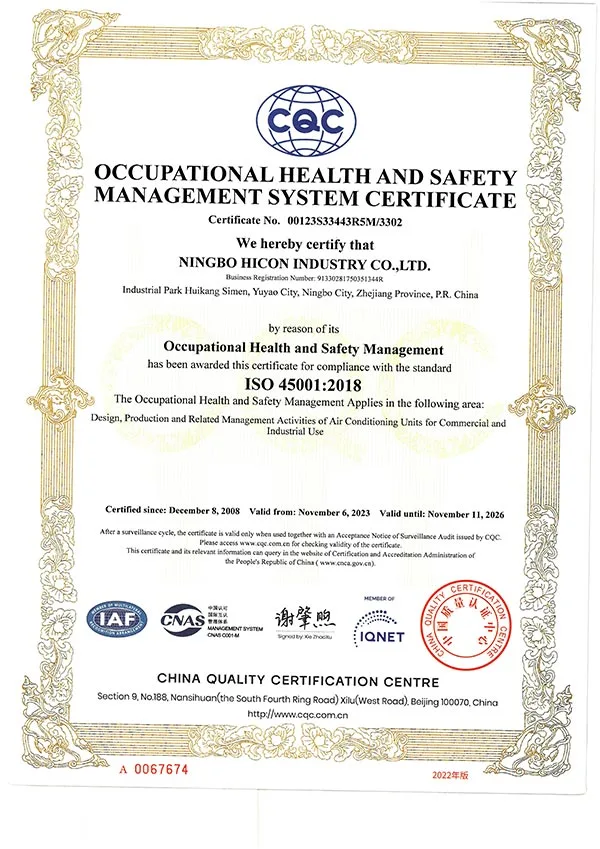

- Mga Sertipikasyon kabilang ang ISO9001, ISO14001, ISO45001, CE, UL, CB, at higit pa

-mayaman na karanasan sa pag-export, ang mga air conditioner ng cabinet ay ini-export sa: Saudi Arabia, Greece, Mexico, Qatar, Serbia, atbp. sa ngayon.

-Hindi karaniwang pag-customize para sa iba't ibang scenario: Ang three-phase 460V at DC 48V na mga modelo ng power supply ay na-export nang maramihan sa Greece at Saudi Arabia, na umaangkop sa magkakaibang mga detalye ng grid upang matugunan ang mga kinakailangan sa rehiyon.

Hindi kinakalawang na asero na pambalot, mataas na temperatura na 60°C mga modelo ng ambient temperature na partikular na idinisenyo para sa mga cabinet ng Middle Eastern na photovoltaic inverter; ang mga modelong nagtatampok ng mga interface ng RS485 ay sumusuporta sa Modbus na malayuang pagbabasa ng temperatura, kasalukuyan, at mga fault code, na nagbibigay-daan sa pagsasama sa mga sentralisadong sistema ng pagsubaybay sa pamamagitan ng mga host computer.

Teknikal na pakikipagtulungan sa mga Japanese specialist

Ang cabinet cooling line ay binuo sa pakikipagtulungan sa mga kumpanyang Hapon kabilang ang KOUWAKOUGYO at Apiste. Nagdaragdag ito ng halaga para sa mga mamimili na nagmamalasakit sa stable na logic ng disenyo, napatunayang karanasan sa pagpapalamig ng enclosure, at maturity ng produkto.

Kakayahan sa pagpapasadya

Maaaring suportahan ng HISURP ang:

- na-customize na mga parameter

- iba't ibang hitsura at mga kinakailangan sa kulay

- mga mapagpipiliang pampalamig sa kapaligiran

- mga solusyon sa fixed-frequency o variable-frequency, kung saan naaangkop

- OEM at adaptasyon na nakabatay sa proyekto

Ito ay lalong kapaki-pakinabang para sa mga gumagawa ng makina, mga tagagawa ng control cabinet, at mga distributor sa ibang bansa.

Mga karaniwang industriya ng aplikasyon

Ang mga produkto ng HISURP panel Air Conditioner ay angkop para sa malawak na hanay ng mga sektor:

- Mga tool sa makina ng CNC

- makinarya ng plastik

- telekomunikasyon

- makinarya ng pagkain

- kagamitan sa tela

- makinarya sa paggawa ng kahoy

- metalurhiya

- mga linya ng produksyon ng tabako

- Mga kabinet ng kontrol ng VFD

- Mga kabinet ng PLC

- mga sistema ng kontrol ng servo

- switch cabinet at instrumentation enclosures

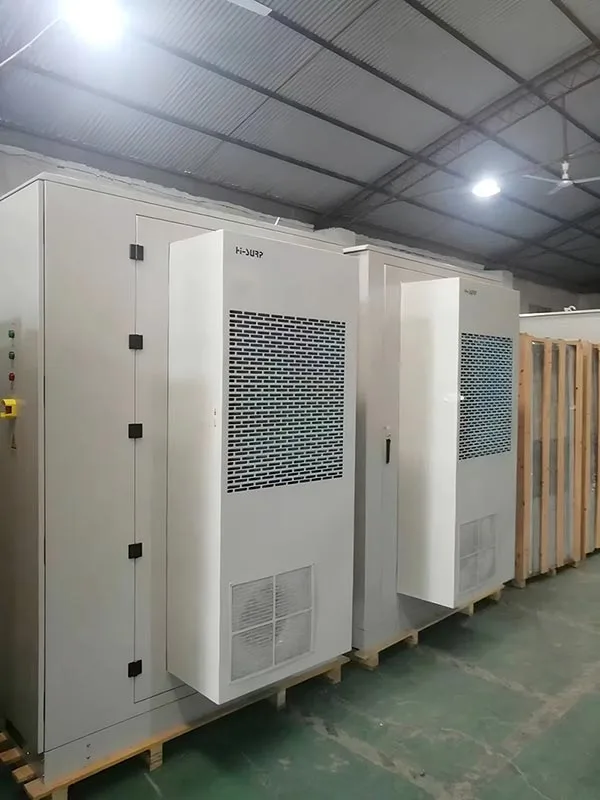

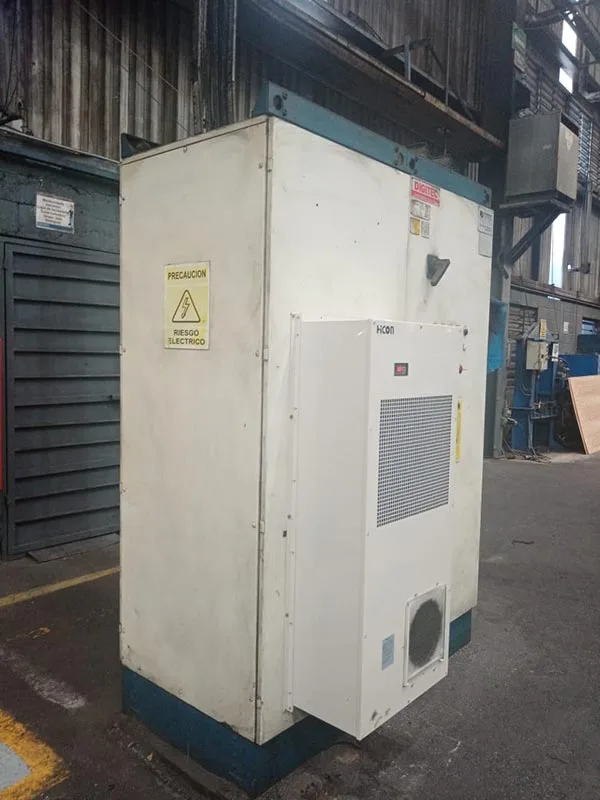

Eksena sa pag-install
