Factory Direct Split Crane Air Conditioner

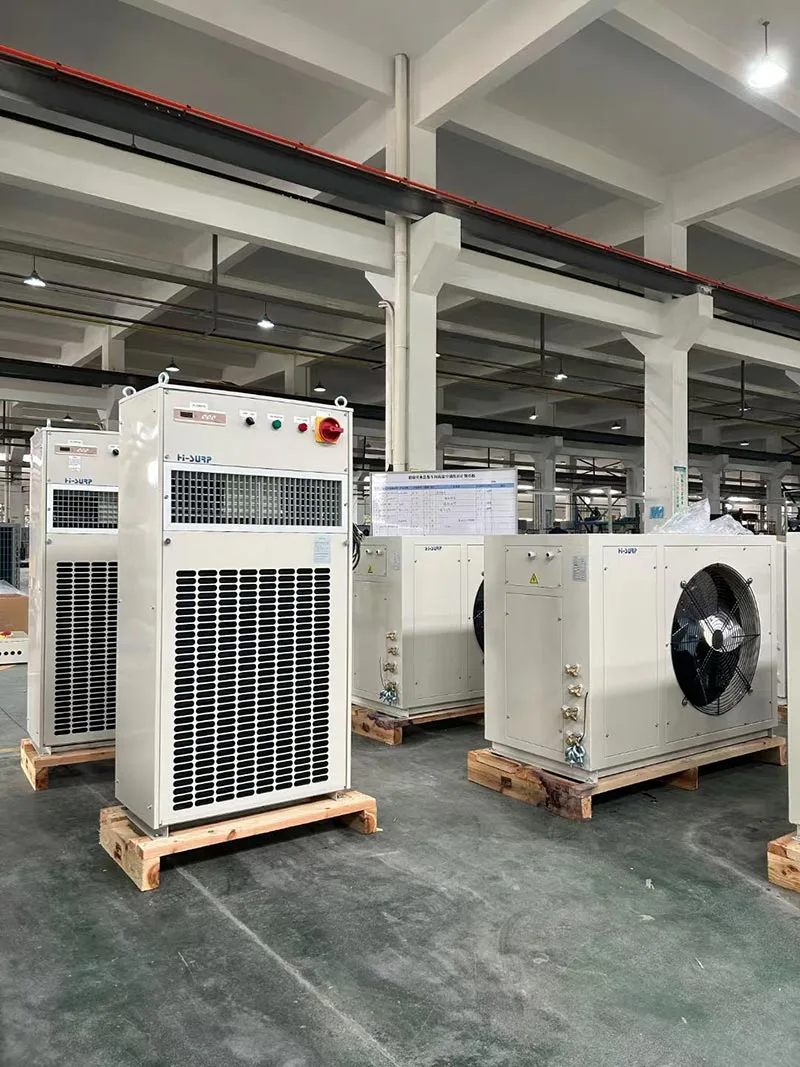

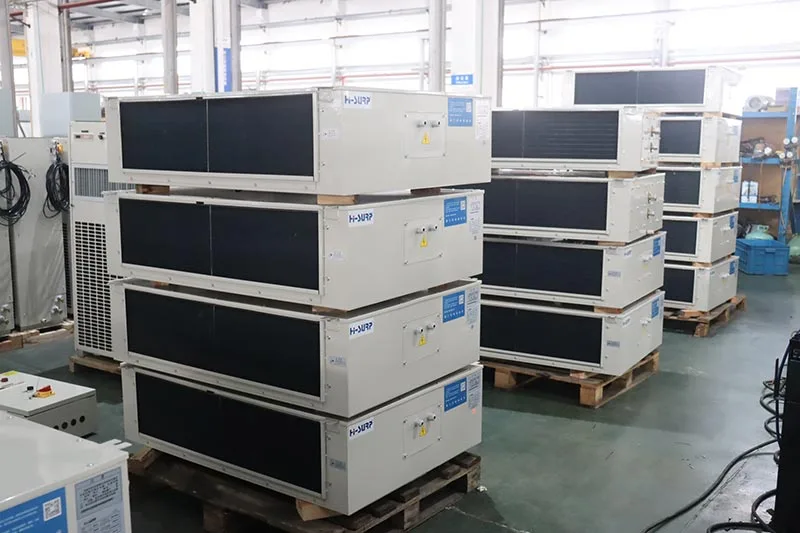

Mga Uri ng Split Crane Air Conditioner ?

May tatlong uri ng HISURP split crane air conditioner:

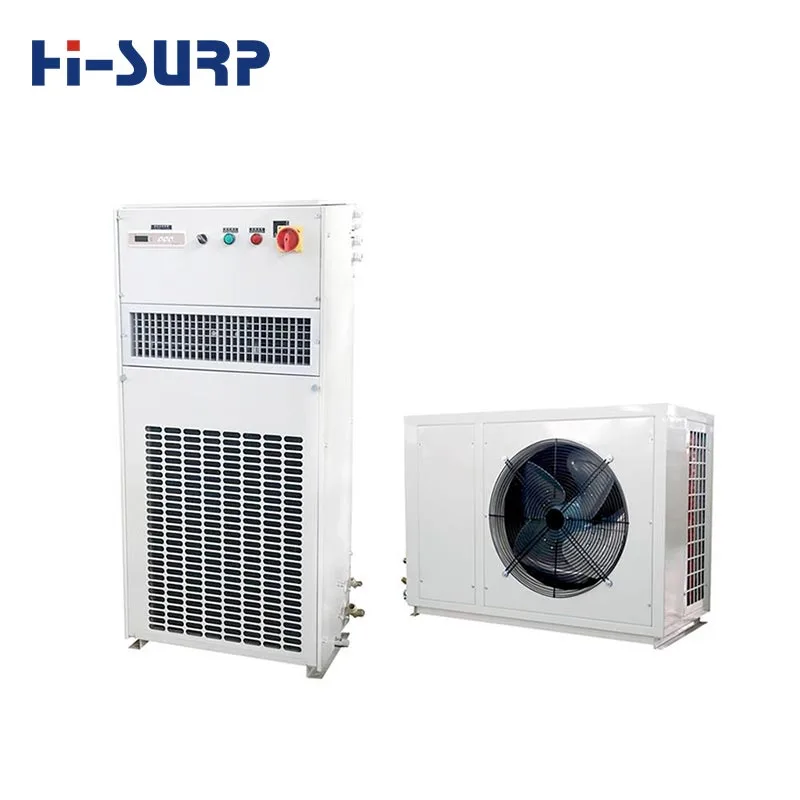

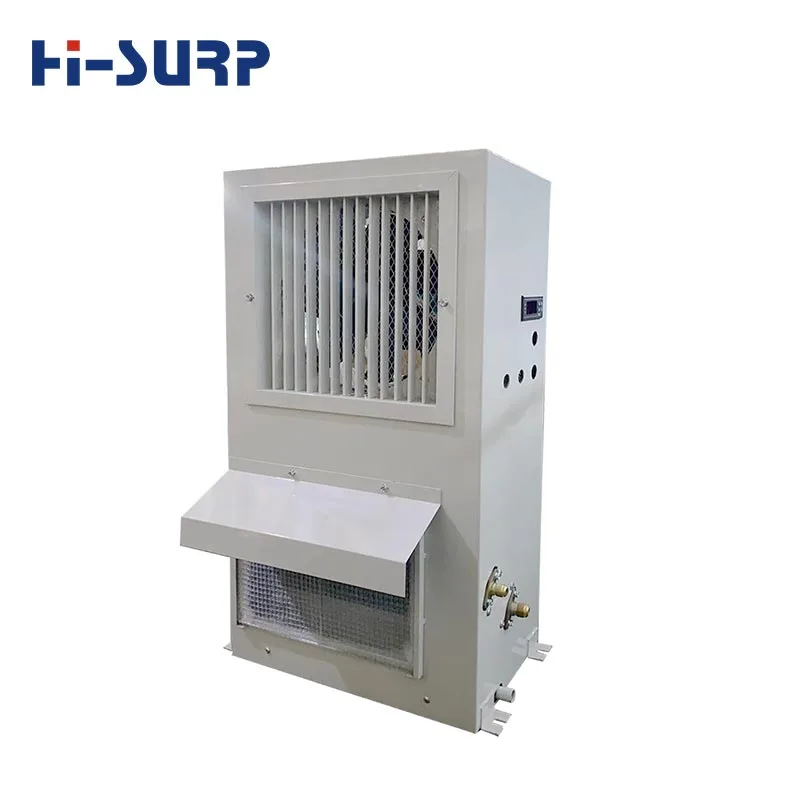

Para sa split floor-standing crane air conditioner,HISURPay may seryeng B, na angkop para sa mga cabin kung saan may sapat na espasyo sa sahig.

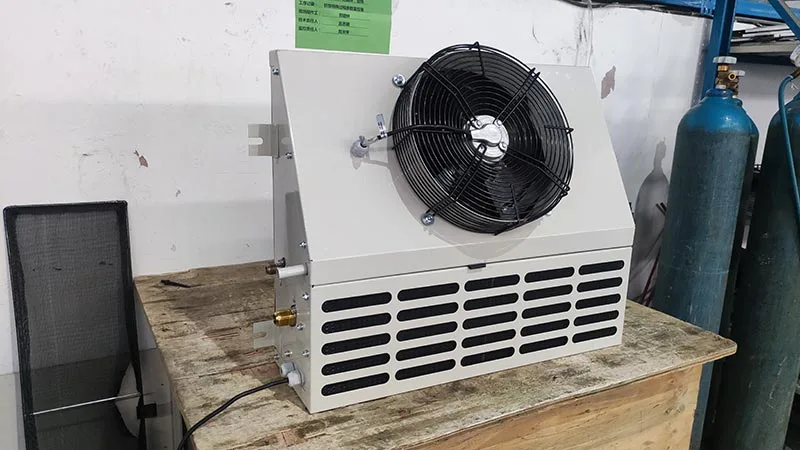

Para sa mga split wall-mounted crane air conditioner, ang HISURP ay may BD/BG series, katulad ng hitsura, na may slanted surface at compact size. Kinakailangan ang espesyal na atensyon para sa pag-install ng BG/BD (dahil sa iba't ibang posisyon ng mga drip pans; ang pagsingaw ng nagpapalamig ay maaaring magdulot ng condensation).

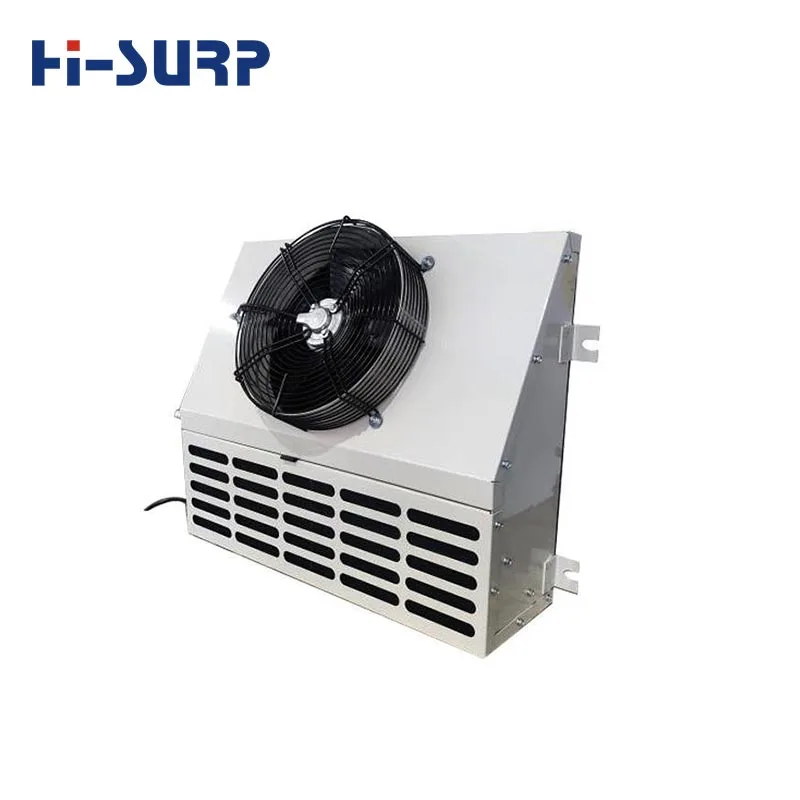

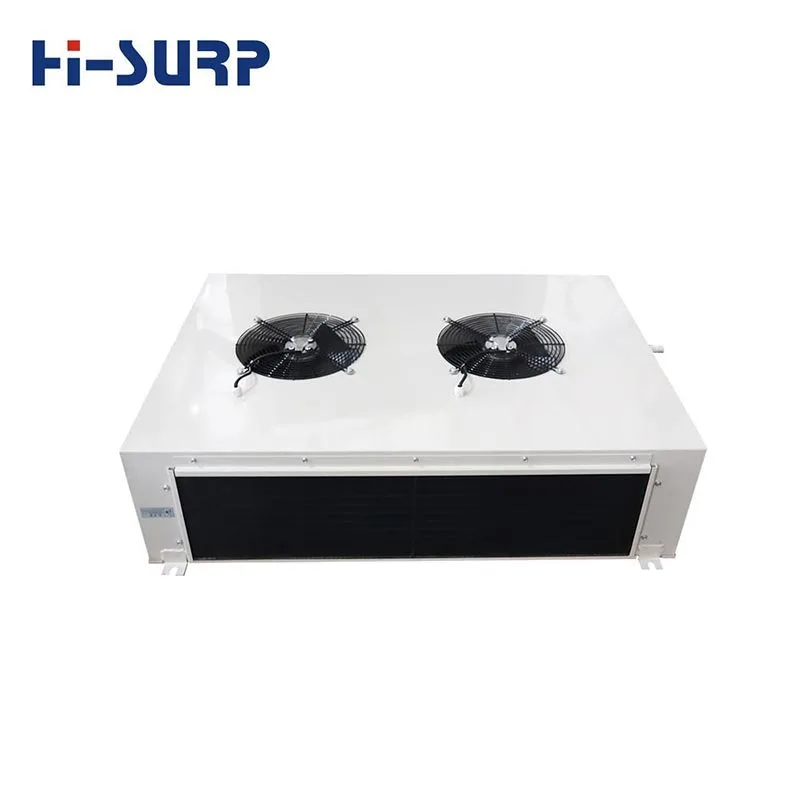

Para sa mga air conditioner ng split ceiling crane, ang HISURP ay may BX series, na karaniwang inilalagay sa gitna ng kisame, na may air outlet sa ibaba at nagbabalik ng hangin sa harap at likod na mga gilid.

Pangkalahatang-ideya ng HISURP Split Crane Air Conditioner

Kapasidad ng Paglamig: 4~24kW

Kapasidad ng Pag-init: 3~10kW

Nagpapalamig: R134a, R142b, R227ea, R515B, R236fa

Power Supply: AC380/400/440-3PH-50Hz/60Hz

Kundisyon sa Paggawa ng Paglamig: temperatura ng paligid ng DB: 45°C; Ang panloob na DB/WB ay 30/24°C

Copper Pipe: kailangan

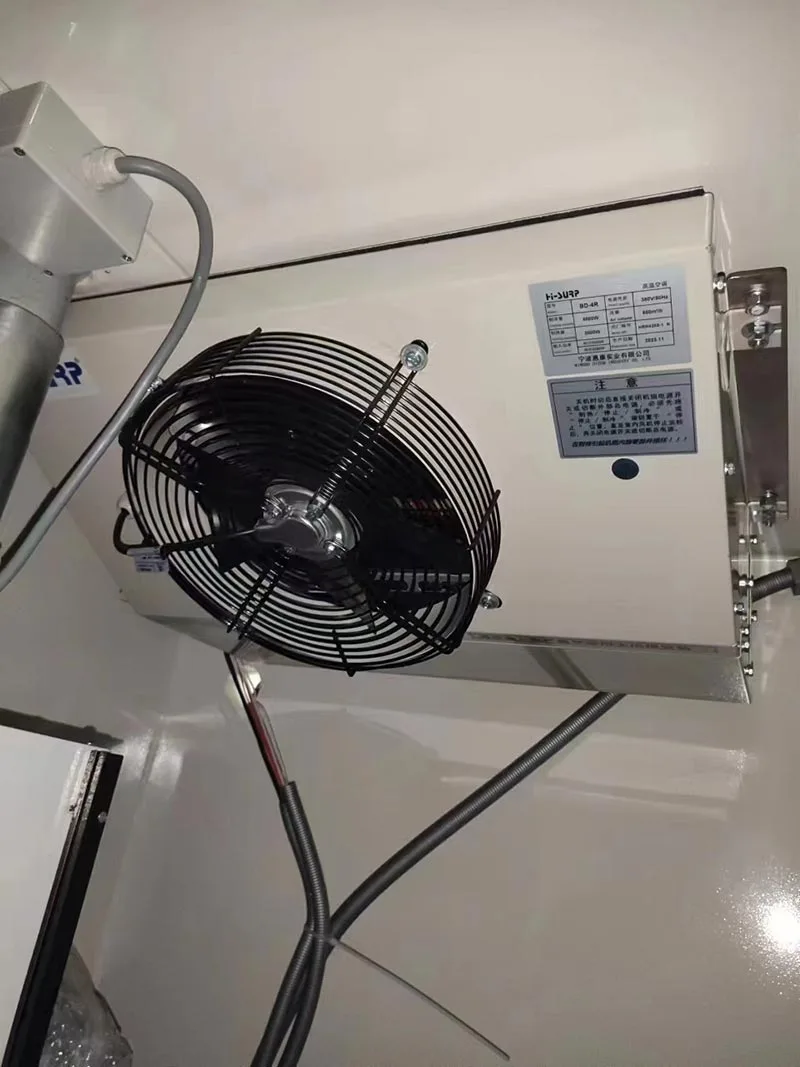

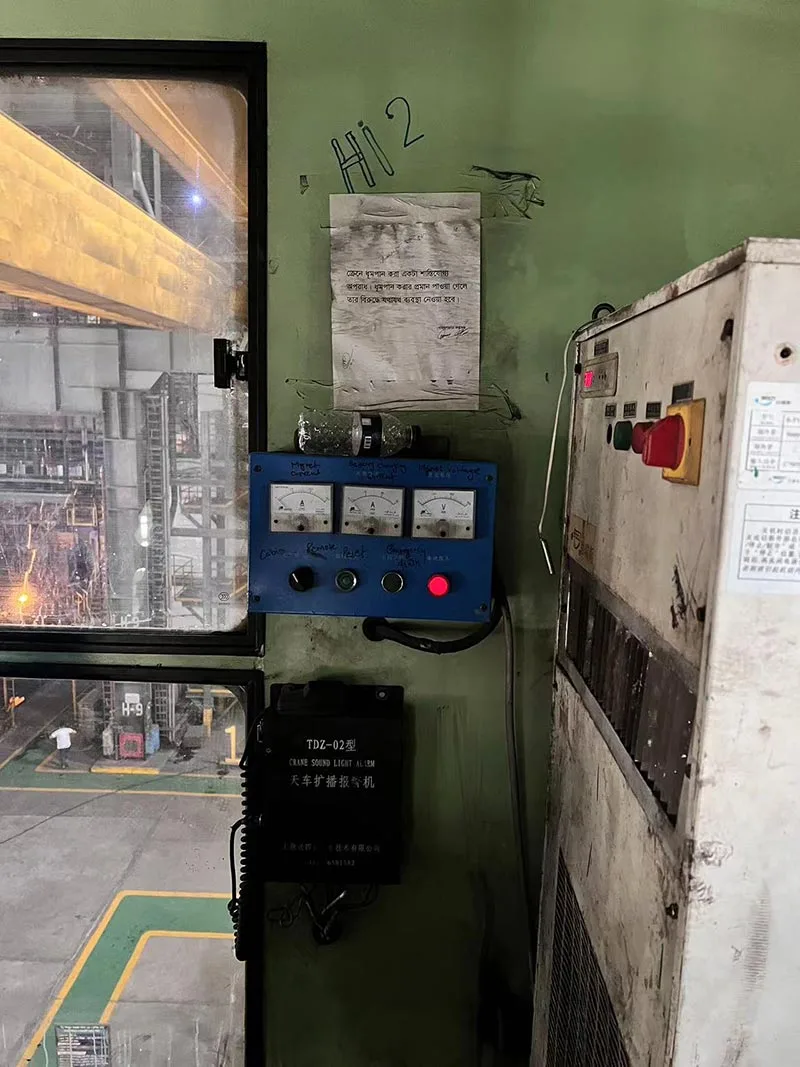

Paano Mag-install ng HISURP Split Crane Air Conditioner?

A.  Kumpirmahin kung pinapadali ng posisyon ng pag-install ang pagkonekta ng mga tubong tanso at mga de-koryenteng kable;

B.  Tiyaking flatness, horizontality at sapat na lakas ng foundation at ikonekta ang outdoor unit sa mounting feet na may 4-M12 bolts, nuts at spring washers;

C.  Madaling bumagsak ang panloob na unit dahil ito ay mataas at manipis, kaya dapat itong ligtas na nakakonekta sa likod na panel ng driver's cab sa pamamagitan ng pinagsamang mounting place para sa unit;

D.  Hindi dapat i-mount ang unit sa isang lugar na nakalantad sa patak ng tubig, o maaari itong magdulot ng electric shock o pagtagas;

E.  Suriin ang mga interface ay sarado bago mag-install ng mga refrigerant tube at panatilihing nakasara ang likurang interface habang naglalagay ng mga tubo at walang alikabok o tubig sa loob ng mga tubo;

F.  Ang mga panloob at panlabas na unit ay konektado sa mga shutoff valve na may mga saksakan ng nagpapalamig na mga tubong tanso sa kaukulang dimensyon na Φ1/2” para sa linya ng likido at Φ3/4” para sa linya ng gas. Ang karaniwang haba ay 5m. Kung dapat itong pahabain, ang gumagamit ay dapat magbigay ng espesyal na paunawa kapag naglalagay ng isang order;

G.  Ang mga tubong tanso ay dapat na maingat na nakakonekta sa mga baluktot kung sakaling mapipiga ang mga ito. Ang isang pipe-bending apparatus ay inirerekomenda para sa operasyong ito. Ang radius ng bend ay (R) ≥70mm. Ang pagyuko ay hindi dapat ulitin kung sakaling ang mga tubo ay basag o nasira;

H.  Ang panloob at panlabas na screwed na koneksyon ng magkabilang dulo ng mga tubo ay dapat na secure at masikip (naka-screwed). Ang welding ay dapat garantisadong may flat welding seam at walang tagas;

I.  25kg/cm² ang nitrogen ay itinuturok sa low-pressure service valve at ang tubig ng sabon ay pantay na inilalapat sa mga koneksyon o welding seams ng mga tubong tanso para sa pagtukoy ng pagtagas. Kung walang nitrogen na lumalabas sa low-pressure service valve, magsisimula ang vacuum pumping. Kung may matuklasan na pagtagas, dapat itong alisin pagkatapos ilabas ang nitrogen at pagkatapos ay isasagawang muli ang pagtuklas ng pagtagas;

J.  Kung walang water seal bend na inilagay sa loob ng unit, ang water seal of bend ay dapat ilagay sa labasan ng indoor unit upang maayos na mailabas ang condensed water. Ang mga tubo ng paagusan ay dapat na naka-mount sa lugar na mas mababa kaysa sa kawali ng tubig ng yunit;

K.  Ang lahat ng mga wire at cable ay dapat na konektado nang tama at secure ayon sa schematic diagram ng mga wiring na ibinigay kasama ng unit, at talagang ipinagbabawal na magkaroon ng mga cable na scratched o squashed sa pamamagitan ng pagpindot sa line plate, atbp.

L.  Ang mga linya ng power supply ay ipinapasok sa pamamagitan ng inlet ng power supply at control line gaya ng ipinapakita sa outline drawing, at pagkatapos ay konektado sa mga terminal na “L1, L2, L3” at PE. Ang iba pang mga linya ay dapat na inilatag sa parehong direksyon tulad ng linya ng supply ng kuryente, tulad ng detalyado sa circuit diagram. Ang lahat ng mga cable ay dapat na bihisan ng metal hose kapag dumadaan sa mga butas sa pagruruta, at mahigpit na nakatali sa mga ribbons.

M.  Ang mga konduktor ng tanso na may naaangkop na mga diameter ay pinili ayon sa sumusunod na talahanayan ng mga de-koryenteng mga kable para sa air-conditioner at nakakonekta alinsunod sa circuit diagram na ibinigay kasama ng unit.

Electric Wiring ng Air-conditioner

N.  Pagkatapos ng pagkonekta ng mga tubo, ang mga wire at mga drainage tube ay ginagamit, ang mga ribbon ay ginagamit upang itali ang mga copper tube, wire at drainage tube sa clearance na 200mm-300mm. Ang mga connecting tube ay dapat tiyakin na may magandang heat insulation, dahil ang mataas na temperatura ng mga nakalantad na copper tube ay maaaring makapinsala sa connecting wires at drainage tubes.

O.  Ang electric cover at air-intake na sala-sala ng panloob na unit ay dapat na mailagay nang maayos. Ang panel ng panlabas na yunit ay inilagay pabalik. Ang yunit ay nakuryente at inilagay sa pagsubok ng pagpapalamig (para sa 20-30min). Kung mangyari ang anumang vibration, leakage o abnormal na pagkabigo, atbp., dapat itong malutas kaagad. Bukod dito, kung paano gumamit ng air-conditioner ay dapat ituro sa gumagamit.

P.  Kung ang unit ay nilagyan ng mga phase-failure at anti-phase protector, kinakailangang suriin kung tama ang pagkakakonekta ng power supply alinsunod sa mga nauugnay na lokal na regulasyon (hal. National Electrical Code). Ang boltahe ay dapat na hindi hihigit sa ±15% ng na-rate na boltahe;

T.  Kung kung saan naka-mount ang unit ay nalantad sa malubhang radiation mula sa mga pinagmumulan ng mataas na temperatura, kinakailangan ng user na maglagay ng mga baffle sa pagitan ng mga source at unit.

Pag-customize ng HISURP Split Crane Air Conditioner

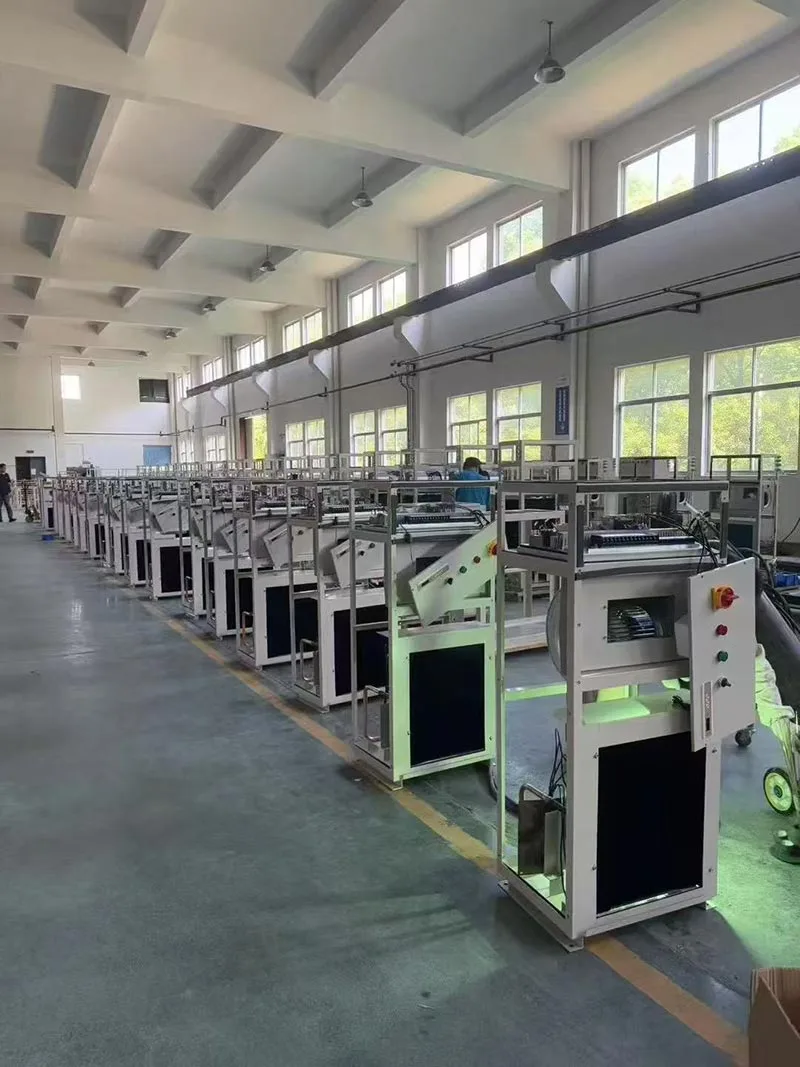

* Anti-corrosion

Ang mga opsyon sa proteksyon ng kaagnasan ng heat exchanger ay kinabibilangan ng: pagpipinta; electrophoresis;  nano-electrophoresis; tanso tube aluminyo palikpik. Ang larawan sa ibaba ay nagpapakita ng isang schematic diagram ng electrophoresis.

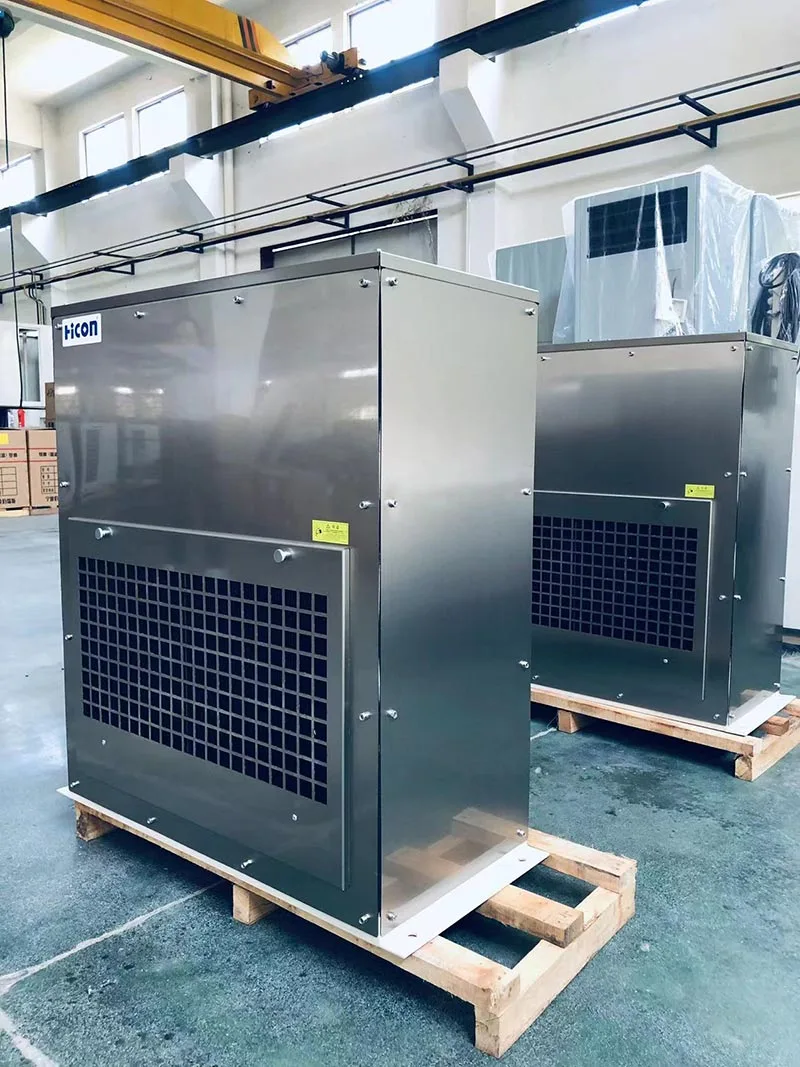

Kasama sa mga opsyon sa proteksyon ng kaagnasan ng sheet metal ang: pagpipinta (karaniwang C3); galvanized sheet electrophoresis + pagpipinta; at hindi kinakalawang na asero. Ang larawan sa ibaba ay nagpapakita ng isang schematic diagram ng hindi kinakalawang na asero.

*Patunay ng pagsabog

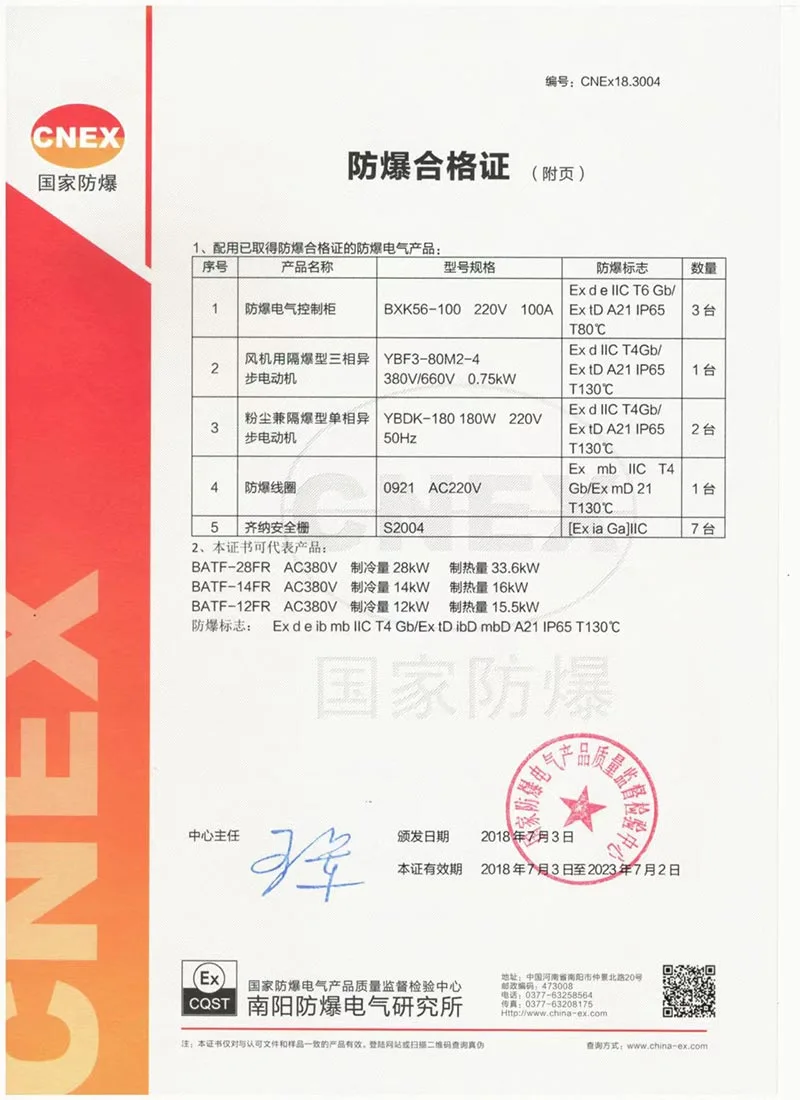

Ang HISURP Split Crane Air Conditioner ay mayroong CNEX certificate.

Ang BT4 ay pangunahing angkop para sa Zone 2 na mapanganib na mga lugar ng gas, na may pinakamataas na temperatura sa ibabaw na hindi hihigit sa 135°C (mas karaniwang ginagamit).

Ang CT4 ay angkop para sa parehong Zone 1 at Zone 2 na mapanganib na mga lugar ng gas, na may pinakamataas na temperatura sa ibabaw na hindi hihigit sa 135°C.

At ang HISURP ay maaaring alinman sa kanila.
