EVI Air Cooled Heat Pump
  • EVI Air Cooled Heat PumpEVI Air Cooled Heat Pump

EVI Air Cooled Heat Pump

Ang Hisurp EVI Air Cooled Heat Pump ay isang high-performance unit, na may mataas na kalidad, na gumagamit ng enhanced vapor injection (EVI) na teknolohiya batay sa tradisyonal na air-cooled chiller/heat pump. Ito ay partikular na angkop para sa mga proyektong may mataas na mga kinakailangan sa kapasidad ng pag-init sa mga kapaligirang mababa ang temperatura (tulad ng mga hilagang rehiyon, malamig na klima, o mga senaryo ng proseso ng pag-init).

Ano ang EVI

Ang EVI (pinahusay na vapor injection) para sa EVI Air Cooled Heat Pump ay isang teknolohiya na nagpapahusay sa compressor pagganap sa pamamagitan ng intermediate gas injection (electro-injection). Ang pangunahing prinsipyo nito ay:

  • Sa panahon ng proseso ng compressor compression, isang bahagi ng nagpapalamig na singaw, na pinoproseso ng isang intermediate init exchanger, ay ipinakilala;
  • Pinapataas nito ang discharge mass flow rate at enthalpy ng compressor;
  • sa gayon makabuluhang pagpapabuti ng mababang temperatura na kapasidad ng pagpainit at kahusayan ng system.

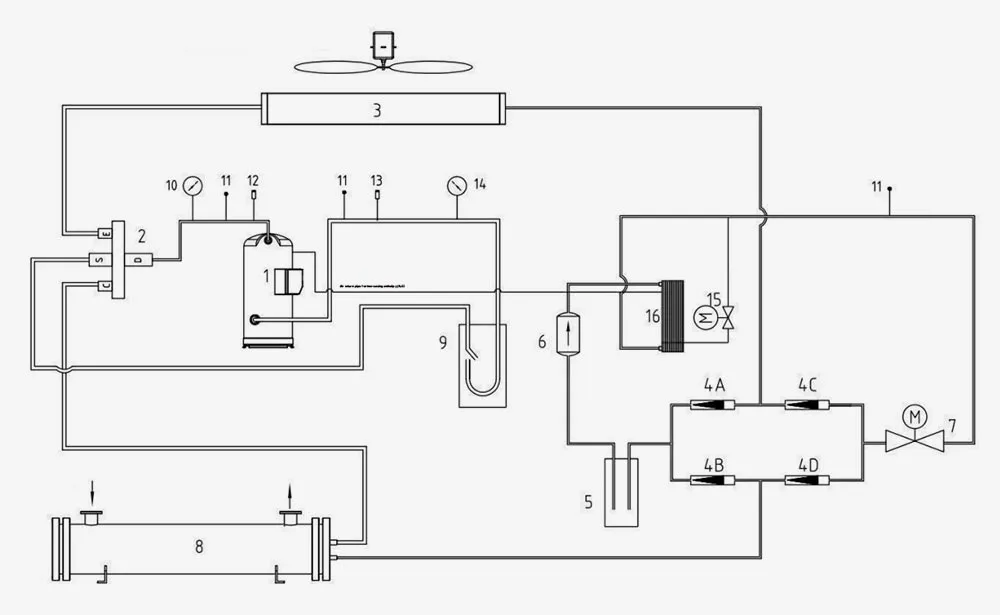

Paano gumagana ang EVI Air Cooled Heat Pump

  • 1. Scroll compressor
  • 2. Four-way na balbula
  • 3. Air-side heat exchanger
  • 4. Suriin ang balbula
  • 5. High-pressure na reservoir ng likido
  • 6. Dry filter
  • 7. Electronic expansion valve
  • 8. Shell at tube heat exchanger
  • 9. Gas-liquid separator
  • 10. High-pressure meter (inalis)
  • 11. Iproseso ang balbula ng karayom
  • 12. High-pressure switch
  • 13. Low-pressure switch
  • 14. Low-pressure meter (inalis)
  • 15. Enthalpy- pagtaas ng electronic expansion valve
  • 16. Gas-increasing enthalpy-increasing economizer


Tandaan: Ang double line ay cycle ng pagpapalamig, ang solong linya ay jet enthalpy increase cycle

How does EVI Air Cooled Heat Pump work

Sa panahon ng pagpapatakbo ng pag-init ng matibay na EVI Air Cooled Heat Pump, ang ruta ng sirkulasyon ng nagpapalamig ay: tagapiga 1 → four-way valve 2 → shell at tube heat exchanger 9 → check valve 4B → high pressure liquid reservoir 5 → tuyong filter 6 → electronic expansion valve 7 → check valve 4C → air side heat exchanger 3 → four-way valve 2 → gas-liquid separator 9 → compressor 1

Ang jet enthalpy increase circuit ay: Plate heat exchanger outlet → enthalpy increase electronic expansion balbula → plato heat exchanger → shock absorber → compressor

Ang diagram na ito ay isang solong sistema, at ang ibang sistema ay pare-pareho sa sistemang ito.

Mga tampok

Strong Heating Capacity at Low Temperatures

Malakas na Kapasidad ng Pag-init sa Mababang Temperatura

Ang mga ordinaryong air cooled heat pump ay nakakaranas ng makabuluhang pagbaba ng pagganap sa ibaba -5 ℃.
Ang mga advanced na EVI air cooled heat pump ay maaaring gumana nang matatag sa ambient temperature na -20 ℃ o mas mababa pa.

Significantly Improved Heating Capacity

Malaking Pinahusay na Kapasidad ng Pag-init

Ang kapasidad ng pag-init ay tumaas ng 20%~40% sa ilalim ng mababang temperatura.

Higher Energy Efficiency

Mas Mahusay na Enerhiya

Pinahusay na COP at nabawasan ang pagkonsumo ng enerhiya sa pagpapatakbo.

Safer Compressor Operation

Mas Ligtas na Operasyon ng Compressor

Epektibong binabawasan ang temperatura ng tambutso, pinaliit ang panganib ng overheating.

Paghahanda bago ang Pag-install

1. Kapag dinala sa lugar ng pag-install, ang EVI Air Cooled Heat Pump ay dapat na maingat na suriin ayon sa listahan ng packing para sa lahat ng mga item. Kung may sira o nawawalang bahagi, dapat itong ipaalam kaagad sa pabrika ng Hisurp.
2. Ang gumagamit ay dapat magbigay ng non-deformable rigid foundation o concrete base. Ang pundasyon ay dapat na flat at kayang pasanin ang bigat ng EVI Air Cooled Heat Pump mismo: para sa buong unit, maaari itong direktang ilagay sa load-bearing beam ayon sa drawing (tingnan ang nakalakip na I).
3. Ang EVI Air Cooled Heat Pump ay maaaring ilagay sa isang well-ventilated na lugar, tulad ng bubong, balkonahe o anumang maginhawang okasyon sa pag-install malapit sa mga lugar ng air conditioning. Dapat may sapat na espasyo sa bentilasyon sa paligid ng unit, at dapat ay hindi bababa sa 1.5 metrong espasyo sa paligid ng harap at likod, kaliwa at kanan ng unit. Dapat ay walang mga sagabal na nakakaapekto sa daloy ng hangin na papalabas sa loob ng 5 metro mula sa labasan ng hangin. Ang distansya sa pagitan ng unit at ang air inlet surface ng unit ay hindi dapat mas mababa sa 3 metro upang maiwasan ang kapwa interference ng bawat unit at makaapekto sa normal na performance ng unit (tingnan ang nakalakip na II).
4. Ang mga connecting pipe ng EVI Air Cooled Heat Pump at ang unit mismo ay dapat ihanda ayon sa lokal na pamantayan ng HVAC.

Mga Kaso ng Proyekto

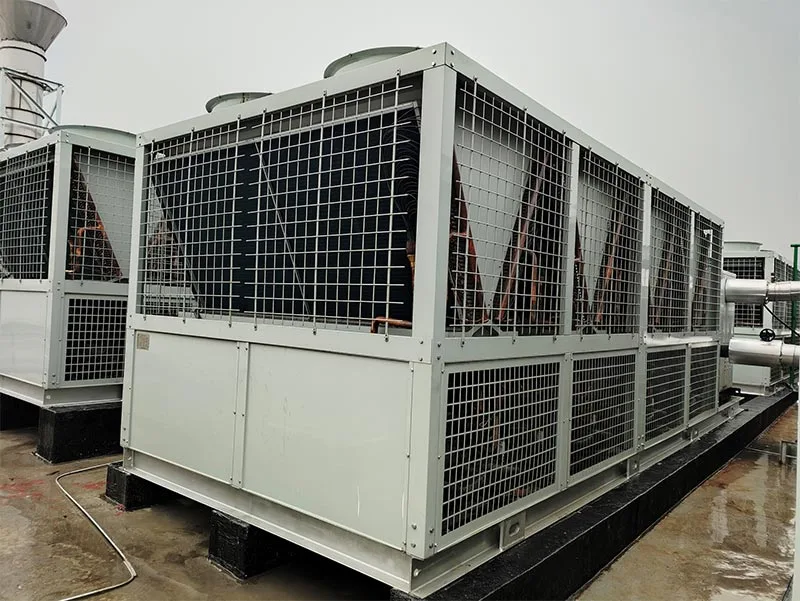

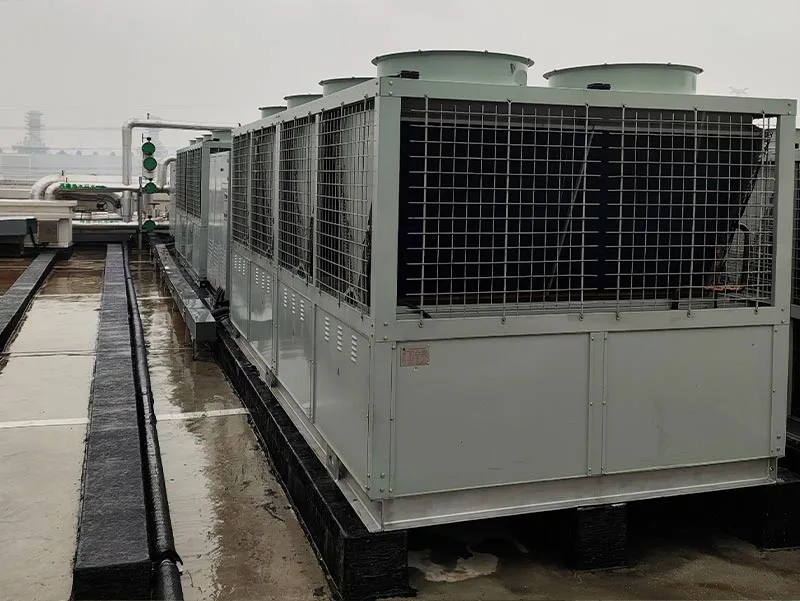

Ang EVI Air Cooled Heat Pumps ay naka-install sa rooftop.

Project CasesProject Cases
: EVI Air Cooled Heat Pump
